KET-DI Production

이동형 ESS (AC -> DC충전)

특징

주요기능 · AC전력을 DC로 변환하여 충전
· 과충전 보호회로 및 과방전 보호
· 과전류 보호, 및 시스템 전압/전류표시
· 시스템의 출력(교류) 표시
· PCM 내부온도보호회로
· FET 제어 : 보호동작 상태에 따라 충/방전 제어
배터리 인버터 정보 · 배터리충/방전전력량 및 방전전류량
· 인터버 동작 램프, 및 인버터 fault 램프
기타 · 2C 이상의 고출력(협의사항)
· 배터리 용량 증설 및 교류전력 가변 (협의사항)
용도 조명, 휴대폰충전, 선풍기, TV, 노트북 등 전원

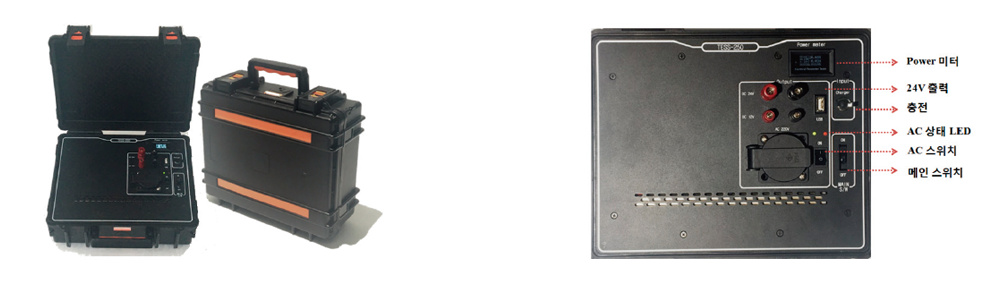

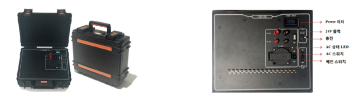

모델명 TESS-250 (리튬인산철 250Wh)

에너지저장용량 (Wh) 250
정격용량 (Wh) 최대전력 250
정격전력 125
시스템 출력전압 및 주파수 220Vac, 60Hz
최대 전압(Vdc) 28.8
정격 전압(Vdc) 25.6
배터리 충전전압 범위 (Vdc) 28.8
배터리 방전 전류 (A) 최대 10
정격 5
최적동작조건 충전 : 25℃, 125W, 방전 : 25℃, 125W
크기(가로*세로*높이) 440x260x460 (mm)
무게(kg) <6.0kg/1(ea)
충전방식 CC/CV MODE
동작온도 (℃) 충전 0℃ ~ 45℃
방전 -20℃ ~60℃
효율(%) <80%

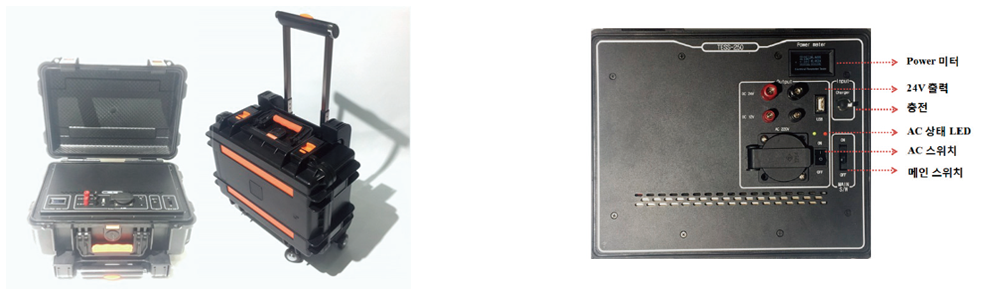

모델명 TESS-500 (리튬인산철 1,000Wh)

에너지저장용량 (Wh) 1,000
정격용량 (Wh) 최대전력 1,000
정격전력 250
시스템 출력전압 및 주파수 220Vac, 60Hz
최대 전압(Vdc) 28.8
정격 전압(Vdc) 25.6
배터리 충전전압 범위 (Vdc) 28.8
배터리 방전 전류 (A) 최대 40
정격 10
최적동작조건 충전 : 25℃, 125W, 방전 : 25℃, 125W
크기(가로*세로*높이) 555x443x242 (mm)
무게(kg) <30.0kg/1(ea)
충전방식 CC/CV MODE
동작온도 (℃) 충전 0℃ ~ 45℃
방전 -20℃ ~60℃
효율(%) <85%

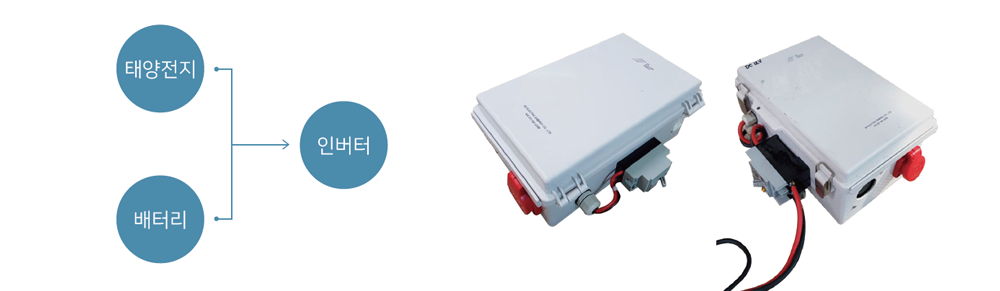

소형 고효율 인버터 (DC -> AC)

모델명 SD-I250W/I500W (인버터 250W/500W, 리튬전지 3.1㎾h (12V, 210AH))

모델명 SD-I250W/I500W 모델명 SD-I250W/I500W

특징 및 용도

특징 · 고주파 인버터로 방열 판이 없음
· 전자파가 거의 없음
· 태양전지 및 배터리 DC 전원 선택 이용
용도 · 가로등
· 이동용, 캠핑용(조명, 휴대폰, TV, 노트북)

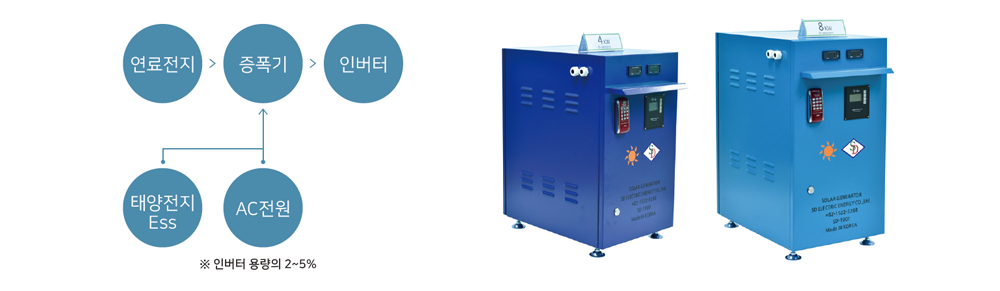

연료전지용 고효율 인버터 (DC -> AC)

모델명 SD-I004, SD-I008

모델명 SD-I004, SD-I008 모델명 SD-I004, SD-I008

특징 및 문제점 해결

특징 · 고주파 인버터로 방열 판이 없음
· 전자파가 거의 없음
· DC 또는 AC전원을 증폭하여 전류(A) 생성
· 연료전지의 전압(V) 연계하여 인버터 연계
· 대용량은 증폭기 및 인버터 N개 연결 하여 단상 또는 3상4선식 전력 공급
용량 · 소형~중대형 100㎾
· 100㎾ 이상은 병렬로 연결
기존 문제점 해결 · 연료전지 기존 제품 대부분이 전압은 정상적이지만 전류가 미약함
☞ AC전원을 증폭하여 전류를 생성 함으로 문제점 해결로 고효율 연료 전지 개발완료

모듈용량, 배터리 용량, 인버터용량 등 비율

인버터용량 비율 (인버터 : 1~2㎾ 소형)

모델명 SD-I01+SD-LI02 SD-I02+SD-LI04
PV수량 290Wx2장 400Wx2장
PV용량 580W 800W
충전기용량 1kW급 2kW급
배터리용량 3.2kWh(PV용량의 5.5배) 5.4kWh(PV용량의 6.7배)
인버터 1kW(PV용량의 1.7배) 2kW(PV용량의 2.5배)

인버터용량 비율 (인버터 : 4kW, 8kW 기본모델)

모델명 SD-I04+
SD-LI010		 SD-I08+
SD-LI020		 SD-I012+
SD-LI030		 SD-I016+
SD-LI040		 SD-I024+
SD-LI060		 SD-I032+
SD-LI080
PV수량 400W×4장 400W×8장 400W×12장 400W×16장 400W×24장 400W×32장
PV용량 1.6kW 3.2kW 4.8kW 6.4kW 9.6kW 12.8kW
충전기용량 4kW 급 x 1개 8kW 급 x 1개 4kW 급 x 3개 4kW 급 x 4개 8kW 급 x 3개 8kW 급 x 4개
배터리용량 10.8kWh 21.6kWh 32.4kWh 43.2kWh 64.8kWh 86.4kWh
인버터 4kW
(4kWx1개)		 8kW
(8kWx1개)		 12kW
(4kWx3개)		 16kW
(4kWx4개)		 24kW
(8kWx3개)		 32kW
(8kWx4개)

응용모델 3상3선식 (12㎾×N개, 24㎾×N개), 3상4선식 (16㎾×N개, 32㎾×N개)

용량(kW) 모델(kW) 수량 용량(kW) 모델(kW) 수량
24 12 2 32 16 2
36 12 3 48 16 3
48 12 4 64 16 4
60 12 5 80 16 5
32 16 2 64 32 2
48 16 3 96 32 3
64 16 4 128 32 4
80 16 5 160 32 5

태양광 ESS시스템

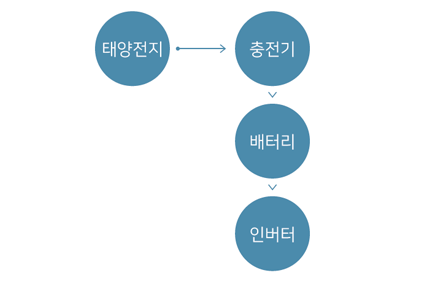

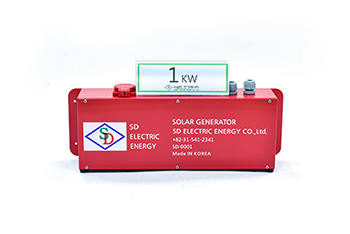

모델명 SD-1001+SD-L1003 (인버터 1㎾, 리튬전지 3.2㎾h)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1001+
SD-L1003		 290Wx2장 580W 1kW급 3.2kWh
(PV용량의 5.5배)		 1kW
(PV용량의 1.7배)
경사고정식 예상발전량=0.58㎾×3.6h
= 2.08㎾h/day		 일 PV용량 부하로 7.7시간 이상 사용가능
580w×7.7h = 4.46㎾h/day(PV발전량의 약 2.14배 생산)
양 추적식 예상발전량=0.58㎾×3.6h×1.3
= 2.71㎾h/day		 일 PV용량 부하로 10시간 이상 사용가능
580w×10h = 5.8㎾h/day(PV발전량의 약 2.14배 생산)

※ 발전시간 : 3.6h/day × 고주파 증폭 충전 214% = 7.7시간

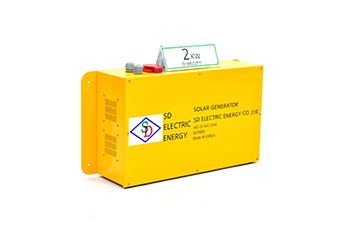

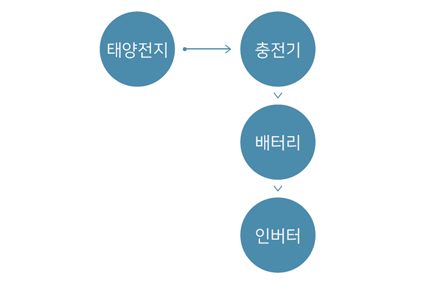

모델명 SD-1002+SD-L1004 (인버터 2㎾, 리튬전지 5.4㎾h)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1002+
SD-L1004		 400Wx2장 800W 2kW급 5.4kWh
(PV용량의 6.7배)		 2kW
(PV용량의 2.5배)
경사고정식 예상발전량= 0.8㎾×3.6h
= 2.88㎾h/day		 일 PV용량 부하로 7.7시간 이상 사용가능
800w×7.7h = 6.16㎾h/day(PV발전량의 약 2.14배 생산)
양 추적식 예상발전량=0.8㎾×3.6h
×1.3= 3.74㎾h/day		 일 PV용량 부하로 10시간 이상 사용가능
800w×10h = 8㎾h/day(PV발전량의 약 2.14배 생산)

※ 발전시간 : 3h/day × 양 추적식 130% = 10시간

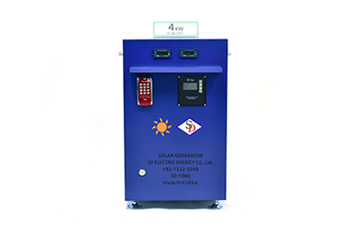

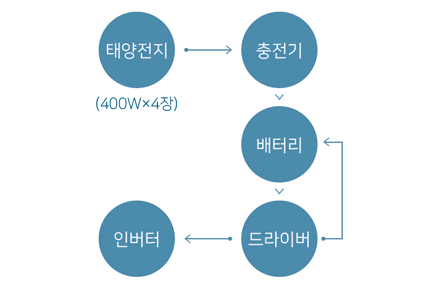

모델명 SD-1004+SD-L1010 (인버터 4㎾, 리튬전지 10.8㎾h), 제어시스템 최소모델

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1004+
SD-L1010		 400Wx4장 1.6kW 4kW급 10.8kWh
(PV용량의 6.7배)		 4kW
(PV용량의 2.5배)
경사고정식 예상발전량=1.6㎾×3.6h
= 5.76㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
1.6㎾× 10.78h=17.24㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=1.6㎾×3.6h×1.3
= 7.48㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
1.6㎾×14h=22.4㎾h/day(PV발전량의 약 3.0배 생산)

※ 발전시간 : 3h/day × 드라이버 제어시스템 140% = 14시간

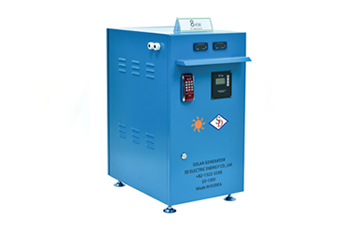

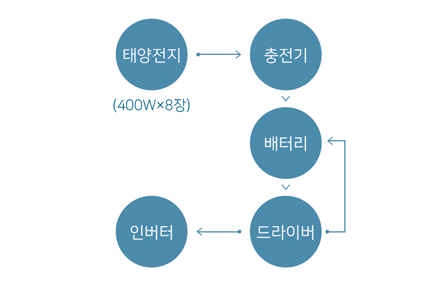

모델명 SD-1008+SD-L1020 (인버터 8㎾, 리튬전지 21.6㎾h)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1008+
SD-L1020		 3.2kW 400Wx8장 8kW급 3.2kWh
(PV용량의 5.5배)		 1kW
(PV용량의 1.7배)
경사고정식 예상발전량=3.2㎾×3.6h
= 11.52㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
3.2㎾×10.78h=34.49㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=3.2㎾×3.6h×1.3
= 14.97㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
3.2㎾×14 h=44.8㎾h/day(PV발전량의 약 3.0배 생산)

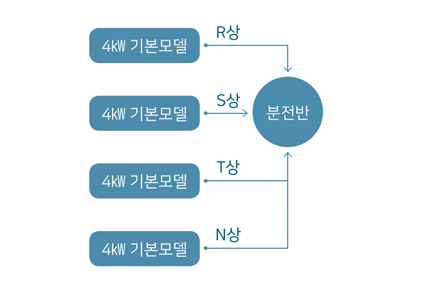

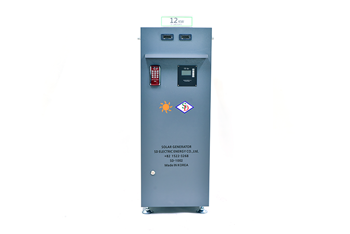

모델명 SD-1012+SD-L1030 (인버터 4㎾×3개, 리튬전지 10.8㎾h×3조)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1012+
SD-L1030		 400Wx12장 4.8kW 4kW급x3조 32.4kWh
(PV용량의 6.7배)		 4kWx3조
(PV용량의 2.5배)
경사고정식 예상발전량=4.8㎾×3.6h
= 17.28㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
4.8㎾×10.78h=51.74㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=4.8㎾×3.6hx1.3
= 22.46㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
4.8㎾×14h=67.20㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

모델명 SD-1016+SD-L1040 (인버터 4㎾×4개, 리튬전지 10.8㎾h×4조)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1016+
SD-L1040		 400Wx4장x4조 6.4kW 4kW급x4조 43.2kWh
(PV용량의 6.7배)		 4kWx4조
(PV용량의 2.5배)
경사고정식 예상발전량=6.4㎾×3.6h
= 23.04㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
6.4㎾×10.78h=68.99㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=6.4㎾×3.6hx1.3
= 29.95㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
6.4㎾×14h=89.60㎾h/day(PV발전량의 약 3.0배 생산)

모델명 SD-1024+SD-L1060 (인버터 8㎾×3조, 리튬전지21.6㎾h×3조)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1024+
SD-L1060		 400Wx8장x3조 9.6kW 8kW급x3조 64.8kWh
(PV용량의 6.7배)		 8kWx3조
(PV용량의 2.5배)
경사고정식 예상발전량=9.6㎾×3.6h
= 34.58㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
9.6㎾×10.78h=103.4㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=9.6㎾×3.6hx1.3
= 44.92㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
9.6㎾×14h=134.4㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

모델명 SD-1032+SD-L1080 (인버터 8㎾×4조, 리튬전지 21.6㎾h×4조)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1032+
SD-L1080		 400Wx8장x4조 12.8kW 8kW급x4조 86.4kWh
(PV용량의 6.7배)		 8kWx4조
(PV용량의 2.5배)
경사고정식 예상발전량=12.8㎾×3.6h
= 46.08㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
12.8㎾×10.78h=130.h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=12.8㎾×3.6hx1.3
= 59.90㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
12.8㎾×14h = 179㎾h/day(PV발전량의 약 3.0배 생산)

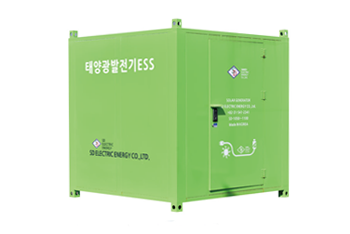

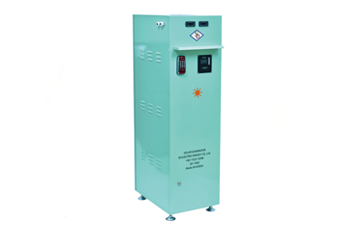

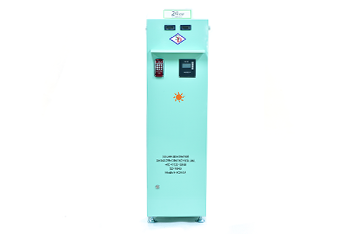

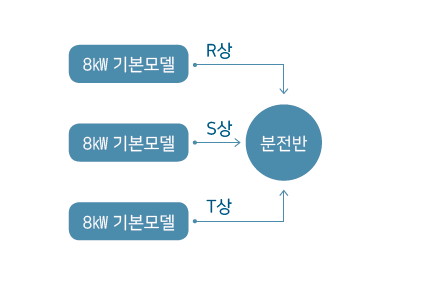

모델명 SD-1072+SD-L1180 (인버터 24㎾×3군, 리튬전지 64.8㎾h×3군)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1072+
SD-L1180		 400Wx8장x3조 9.6kW 8kW급x3조 64.8kWh
(PV용량의 6.7배)		 8kWx3조
(PV용량의 2.5배)
172-L180
172-LI120		 모델x3 모델x3 모델x3 모델x3
모델x2		 모델x3
경사고정식 예상발전량=28.8㎾×3.6h
= 103.6㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
22.8㎾×10.78h=310㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=28.8㎾×3.6hx1.3
= 134.7㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
22.8㎾×14h=403㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

특장점

  • 드라이버 설치하여 배터리 전력으로 배터리를 재충전함으로 배터리 전압유지용으로 사용
  • 경사고정식을 설치할 경우 PV용량을 30% 추가설치 하여 양 추적식 수준의 발전량 확보가능
  • 충전기, 배터리, 인버터(방열기능이 없음)에 열이 없으며, 전자파 발생이 거의 없음
  • 여름철 태양전지 판넬 온도 약 20도 내려감. 인버터 용량의 2배까지 약 1시간 연속사용 가능
  • 야간에도 도심지역에서는 태양전지 용량의 시간당 약 2% 출력 가능함
  • 고주파 충전방법과 동시 충.방전 기법을 적용하여 리튬 배터리 15년 사용가능
  • 충전기, 배터리 및 인버터 제어용(소형 산업용 PC), 휴대폰 실시간 조회

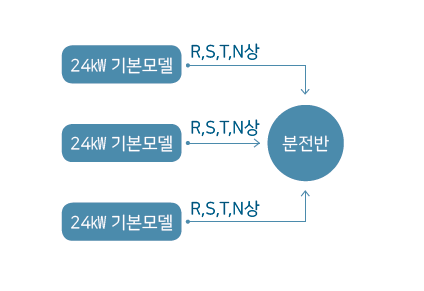

  • 상기 24㎾ 모델을 N개 구성하여 시스템구축함(48㎾, 72㎾, 96㎾, 120㎾ 가능)

용도 : 3상 4선식 계통연계용

  • 계통연계용 사무실/공장, 발전사업용
  • 국내의 신.재생에너지 판매단가가 고객 사용단가 보다 높기 때문에 발전사업용이 적합함

모델명 SD-1100+SD-L1240 (32㎾×3군, 리튬전지 86.4㎾h×3군)

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1100+
SD-L1240		 400Wx8장x3조 12.8kW 8kW급x4조 86.4kWh
(PV용량의 6.7배)		 8kWx4조
(PV용량의 2.5배)
I096-LI240
I096-LI160		 모델x3 모델x3 모델x3 모델x3
모델x2		 모델x3
경사고정식 예상발전량=38.4㎾×3.6h
= 138.2㎾h/day		 일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
38.4㎾×10.78h=413㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=38.4㎾×3.6hx1.3
= 179.7㎾h/day		 일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
38.4㎾×14h=537㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

특장점

  • 드라이버 설치하여 배터리 전력으로 배터리를 재충전함으로 배터리 전압유지용으로 사용

  • 경사고정식을 설치할 경우 PV용량을 30% 추가설치 하여 양 추적식 수준의 발전량 확보가능

  • 충전기, 배터리, 인버터(방열기능이 없음)에 열이 없으며, 전자파 발생이 거의 없음

  • 여름철 태양전지 판넬 온도 약 20도 내려감. 인버터 용량의 2배까지 약 1시간 연속사용 가능

  • 야간에도 도심지역에서는 태양전지 용량의 시간당 약 2% 출력 가능함

  • 고주파 충전방법과 동시 충.방전 기법을 적용하여 리튬 배터리 15년 사용가능

  • 충전기, 배터리 및 인버터 제어용(소형 산업용 PC), 휴대폰 실시간 조회

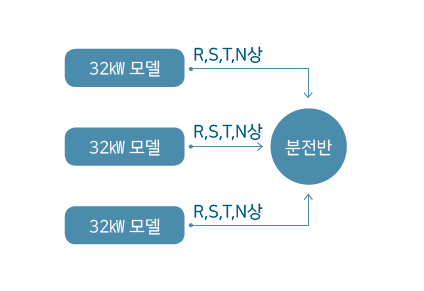

  • 상기 32㎾ 모델을 N개 구성하여 시스템구축함(64㎾, 96㎾, 128㎾, 160㎾ 가능)

용도 : 3상 4선식 계통연계용

  • 계통연계용 사무실/공장, 발전사업용

  • 국내의 신.재생에너지 판매단가가 고객 사용단가 보다 높기 때문에 발전사업용이 적합함
